ساخت قالب تزریق پلاستیک تجهیزات پزشکی و آزمایشگاهی
ساخت تجهیزات پزشکی و آزمایشگاهی، حوزهای است که خطا در آن مجاز نیست. هر قطعه، از یک سرنگ ساده تا یک ایمپلنت پیچیده، باید با تلرانسهای بسیار دقیق و با تضمین بالاترین سطح ایمنی و زیستسازگاری تولید شود. اینجا است که فرآیند تزریق پلاستیک پزشکی به عنوان یک فرآیند تولید نوآورانه، با تضمین کیفیت بالا، دقت مثالزدنی و صرفه اقتصادی، صنعت دستگاههای پزشکی را متحول کرده است.
این فرآیند شامل ذوب کردن پلاستیکهای گرید پزشکی و قالبگیری آنها به شکل دلخواه است تا تجهیزاتی مستحکم، بادوام، با اندازهگیریهای دقیق و سطح نهایی بیعیب و نقص تولید شوند. قالبهای تزریق پلاستیک برای تولید قطعاتی ضروری هستند که باید الزامات سختگیرانه صنعت مراقبتهای بهداشتی، از جمله زیستسازگاری (Biocompatibility)، استریل بودن (Sterility) و دوام را برآورده کنند.
کاربردهای کلیدی قالبهای تزریق پلاستیک در تجهیزات پزشکی و آزمایشگاهی
فرآیند تزریق پلاستیک برای توسعه طیف گستردهای از قطعات، دستگاهها و تجهیزات ضروری مورد استفاده قرار میگیرد که همگی نیازمند دقت بالا و قابلیت تکرارپذیری هستند. تمرکز بر ساخت قالب پلاستیک تجهیزات پزشکی و آزمایشگاهی حیاتی است:
- کاشتنیها و پروتزها: مانند مفاصل زانو و لگن، ایمپلنتهای دندانی و جراحی. این محصولات باید بادوام و سازگار با بافت انسانی باشند و معمولاً از پلیمرهایی مانند PEEK تولید میشوند.
- ابزارهای جراحی: از جمله دستههای اسکالپل، فورسپس، کلمپها و رترکتورها که نیازمند دقت بالا در ارگونومی و استحکام هستند.
- محصولات یکبار مصرف و مصرفی آزمایشگاهی و پزشکی: شامل سرنگها، کیسههای خون، سوندها (Catheters)، ظروف پتری (Petri dishes)، لولههای آزمایش (Test tubes) و درایپ چمبرها. این بخش به طور ویژه نیازمند ساخت قالب تزریق پلاستیک تجهیزات آزمایشگاهی با تلرانسهای بسیار کم است.
- تجهیزات تشخیصی و آزمایشگاهی: مانند ظروف، سینیهای کشت، میکروپلیتها و قطعات تشخیصی حساس که نیازمند شفافیت و دقت ابعادی بینظیر هستند.
- پوششها و محفظههای دستگاهها: برای حفظ شرایط استریل و محافظت از تجهیزات از محیط خارجی.
.برای اطلاعات بیشتر می توانید مقاله 5 پلاستیک پرکاربرد در آزمایشگاه ها را بخوانید .
تکنیکهای تخصصی قالبسازی و تزریق (تضمین عملکرد)
در حوزه ساخت قالب تزریق پلاستیک تجهیزات پزشکی، برای تضمین دقت و عملکرد نهایی، از تکنیکهای قالبگیری پیشرفته استفاده میشود که هر کدام برای کاربردهای خاصی بهینهسازی شدهاند:
- قالبگیری درج: شامل قالبگیری یک جزء ثانویه (مانند فلز، پلاستیک یا سرامیک) روی یک قطعه از پیش ساخته شده در یک فرآیند تک مرحلهای است. این روش پیوند قوی بین دو قطعه ایجاد میکند و برای تولید هابهای نیدل یا اتصالات رزوهدار به کار میرود.
- قالبگیری رویی یا دو شات : یک تکنیک پیشرفته دو مرحلهای است که برای لایهبندی یک پلیمر مانند سیلیکون یا TPE روی یک زیرلایه سختتر استفاده میشود. این روش برای ساخت دستههای ارگونومیک و مقاوم مورد استفاده قرار میگیرد و نیاز به مونتاژ پس از تولید را حذف میکند.
- قالبگیری تزریق سیلیکون مایع: از سیلیکون مایع استفاده میکند که از طریق فرآیند شیمیایی کراسلینکینگ عملآوری میشود. سیلیکون به دلیل زیستسازگاری ذاتی، برای ماسکهای تنفسی و ایمپلنتها ایدهآل است.
- قالبگیری دیواره نازک: برای تولید قطعات سبک و بادوام با ضخامت دیواره معمولاً کمتر از ۱ میلیمتر مناسب است و برای محفظههای فشرده دستگاهها و تولید با حجم بالا مقرون به صرفه است.
- قالبگیری تزریق فلز: برای ابزارهای جراحی و ایمپلنتها که نیاز به استحکام بالا و تلرانسهای سخت دارند، به کار میرود.

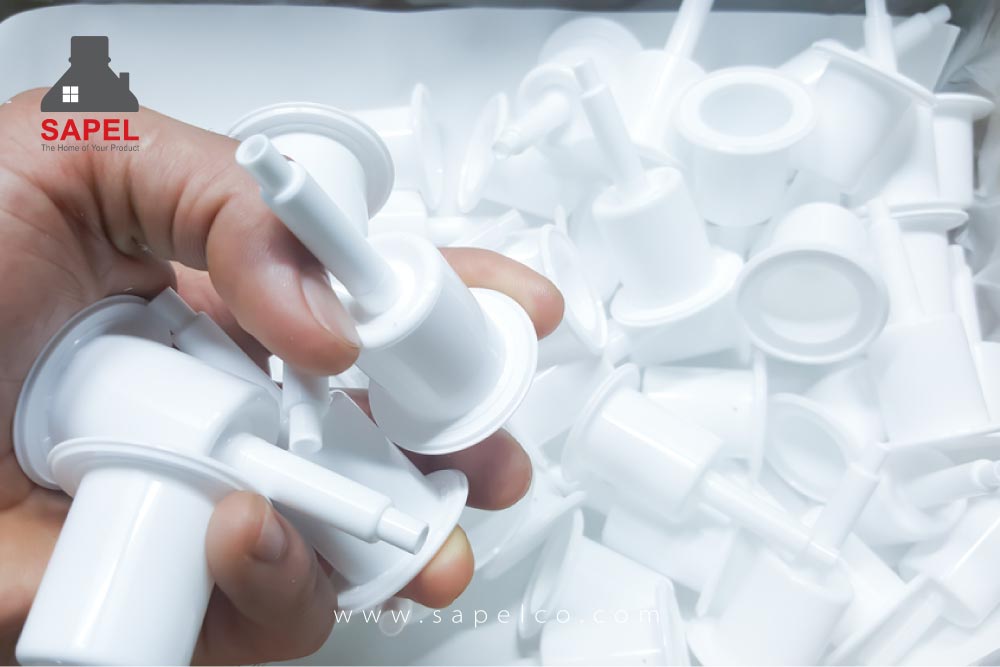

انتخاب مواد گرید پزشکی برای ساخت قالب پلاستیک تجهیزات پزشکی
پلیمرهای ترموپلاستیک گزینه اصلی برای ساخت قالب تزریق پلاستیک تجهیزات پزشکی و آزمایشگاهی هستند. انتخاب مواد صرفاً بر اساس خواص مکانیکی نیست، بلکه باید بر اساس توانایی تحمل فرآیندهای استریلیزاسیون و زیستسازگاری باشد:
| ماده (پلیمر) | ویژگیهای کلیدی | کاربرد متداول در پزشکی |
| PEEK (Polyetheretherketone) | مقاومت استثنایی در برابر دما، مواد شیمیایی، تابش و سایش. پایداری ابعادی بینقصی. | ایمپلنتهای جراحی و ارتوپدی با عمر بالا |
| PP (Polypropylene) | استحکام بالا، مقاومت در برابر ترکخوردگی و ضربه. مناسب برای استریلیزاسیون گرمایی (اتوکلاو). | سرنگها، ویالها و قطعات جایگزینی زانو و لگن |
| PC (Polycarbonate) | شفاف، سخت، انعطافپذیر و مقاوم در برابر شکستگی. سازگاری بالا با بافت بیولوژیکی. | ماسکهای شفاف، محفظههای دستگاه و اکسیژنسازها |
| Silicone (LSR) | خنثی شیمیایی، شبیه به لاستیک مصنوعی و انعطافپذیر استثنایی. | سوندها، لولهکشی و قطعات تنفسی |
| PS (Polystyrene) | پایداری ابعادی و خواص مکانیکی خوب. سازگار با بافت بدن انسان. | ظروف پتری، سینیهای کشت و قطعات تشخیصی |
نکته مهم در تامین ظروف حجیم:
در کنار قطعات حساس و دقیق، بسیاری از شرکتهای دارویی و تجهیزات پزشکی به ظروف و گالنهای پلاستیکی مقاوم برای نگهداری مواد اولیه و محصولات خود نیاز دارند. برای دسترسی سریع به محصولات و اطلاع از قیمت گالن پلاستیکی با کیفیت بالا، میتوانید به بخش مربوطه مراجعه کنید. همچنین، برای بستهبندی محصولات نهایی در حجمهای کوچکتر، میتوانید مشخصات و قیمت بطری یک لیتری پلاستیکی را بررسی نمایید.
الزامات حیاتی انطباق و مقررات برای سازنده قالب
سازنده قالب تجهیزات پلاستیک و آزمایشگاهی که بتواند الزامات صنعت را برآورده کند، نیازمند انطباق اجباری با استانداردها است و کمترین جایی برای خطا ندارد. هر تولیدکنندهای که در این زنجیره تأمین قرار میگیرد، باید توانایی اثبات تعهد خود به این الزامات را داشته باشد.
الف) محیطهای کنترل شده (Cleanrooms)
مهمترین فاکتور در تولید قطعات پزشکی، کنترل آلودگی است. فرآیند قالبگیری تزریقی باید در یک محیط کنترل شده (Clean room) انجام شود تا شانس آلودگی به ذرات به حداقل برسد.
- استاندارد ISO 14644: این استاندارد استفاده از اتاقهای تمیز را تنظیم میکند و کلاسهای مختلف تمیزی (از کلاس ۱ تا ۹) را تعریف میکند. برای قطعات حیاتی، قالبگیرها اغلب باید دارای اتاق تمیز کلاس ۷ یا کلاس ۸ باشند.
ب) گواهینامههای ISO: قلب تضمین کیفیت
ISO 13485 مهمترین گواهینامه برای این صنعت است. این استاندارد الزامات سیستم مدیریت کیفیت (QMS) برای تولید محصولات گرید پزشکی را مشخص میکند و برای اطمینان از کیفیت ثابت و تولید ایمن و مؤثر دستگاهها طراحی شده است. اجرای کامل ISO 13485 شامل موارد زیر است:
- مدیریت ریسک: ارزیابی و کاهش ریسکهای مرتبط با تولید قطعه.
- قابلیت ردیابی: حفظ سوابق دقیق از مواد خام، پارامترهای فرآیند (مانند دما و فشار)، و کنترل کیفیت برای هر بچ تولید شده.
- اعتبارسنجی فرآیند: اطمینان از اینکه فرآیندهای تولید، از جمله خود تزریق پلاستیک و استریلیزاسیون، به طور مداوم نتایج مطلوب را تولید میکنند.
برای مطالعه بیشتر در مورد الزامات دقیق سیستم مدیریت کیفیت، میتوانید به مرجع رسمی ISO 13485 مراجعه نمایید.
ج) مقررات FDA و زیستسازگاری
علاوه بر الزامات QMS، مواد و قطعات باید با مقررات سازمان غذا و داروی آمریکا (FDA) و استانداردهای زیستسازگاری مطابقت داشته باشند:
- ISO 10993: این استاندارد بر الزامات زیستسازگاری برای دستگاههایی که با بدن در تماس هستند، تمرکز دارد تا مواد غیر سمی باشند و اثرات نامطلوب ایجاد نکنند.
- تحمل فرآیندهای استریلیزاسیون: مواد انتخابی باید بتوانند در برابر روشهای استریلسازی مانند اتوکلاو (گرمایی)، پرتو گاما یا اکسید اتیلن بدون تخریب مقاومت کنند.
مزایا و نوآوریهای آینده (خلاصه و چشمانداز)
فرآیند تزریق پلاستیک به دلیل ویژگیهای منحصر به فرد، همچنان ستون فقرات تولید تجهیزات پزشکی خواهد ماند:
- دقت و تحمل بالا: تضمین تلرانسهای دقیق و ابعاد صحیح که برای جلوگیری از انحرافات کوچک که میتواند خطرناک باشد، حیاتی است.
- تکرارپذیری حجم بالا : توانایی تولید هزاران قطعه یکسان با کمترین تفاوت، که در تولید انبوه قطعات مصرفی ضروری است.
- کارایی هزینه : فرآیند اتوماتیک و کاهش قابل توجه هزینههای نیروی کار در تیراژ بالا، منجر به کاهش هزینه هر واحد میشود.
برای تضمین انطباق کامل با استانداردها، کاهش ریسک و شروع فرآیند مهندسی و ساخت قالبهای دقیق پزشکی و آزمایشگاهی خود، همین امروز با متخصصین ساخت قالب تزریق پلاستیک ساپل مشورت کنید.

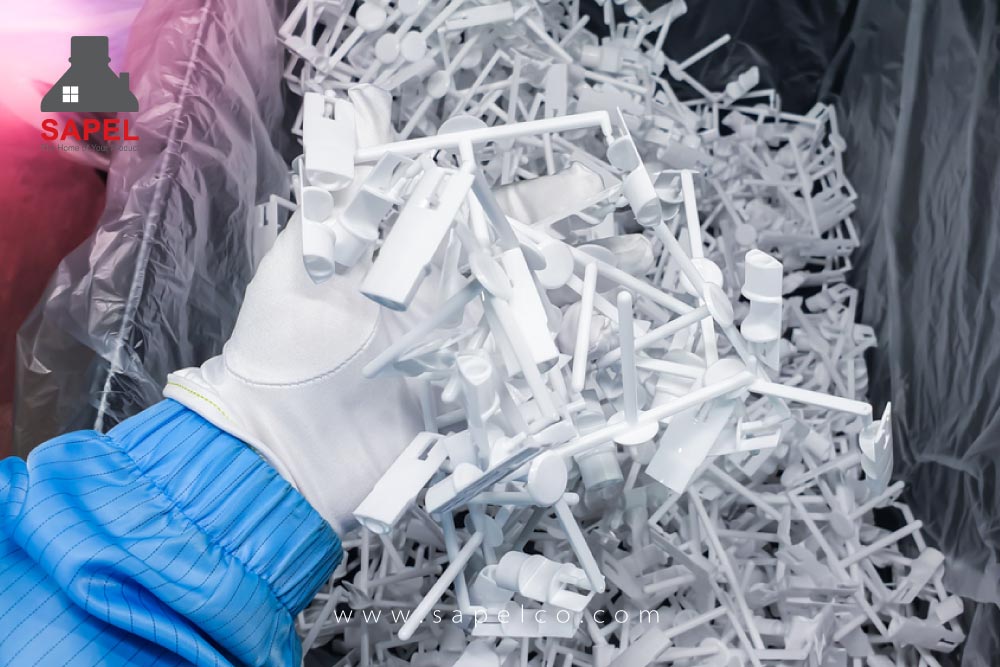

نوآوریهای آتی در ساخت قالب تزریق پلاستیک: این صنعت با پیشرفتهایی مانند قالبگیری علمی (Scientific Molding) که از دادههای زمان واقعی برای بهینهسازی فرآیند استفاده میکند و ادغام هوش مصنوعی (AI) برای تنظیم مداوم پارامترها (دما، فشار) در حال تکامل است تا بالاترین سطح کیفیت را حفظ کند.
