قالب گرم (Hot Runner) یا قالب سرد (Cold Runner): کدام را انتخاب کنیم؟
در دنیای پیچیده سیستم تزریق پلاستیک، یکی از مهمترین تصمیماتی که مهندسان و تولیدکنندگان با آن روبهرو هستند، انتخاب نوع سیستم راهگاه (Runner) قالب است. درک تفاوت قالب گرم و سرد نه تنها بر روی کیفیت نهایی قطعات تاثیر میگذارد، بلکه نقش مستقیمی در تعیین هزینههای تولید و حاشیه سود شما دارد.
اگر در حال برنامهریزی برای شروع یک پروژه جدید هستید، احتمالاً این سوال برای شما پیش آمده است که از میان قالب هات رانر و کلد رانر کدام یک برای شما مناسبتر است؟ در این مقاله ، به بررسی دقیق تفاوت قالب راهگاه گرم و راهگاه سرد میپردازیم تا بتوانید با دیدی باز، بهترین انتخاب را برای خط تولید خود داشته باشید.
اگر هنوز نمی دانید که اصلا قالبسازی چیست مقاله قالب سازی چیست و چگونه کار می کند را بخوانید.
قالب راهگاه سرد (Cold Runner) چیست؟
قالب راهگاه سرد (Cold Runner) یکی از قدیمیترین و رایجترین سیستمها در قالبسازی پلاستیک است. در این نوع قالب، پلاستیک مذاب از طریق کانالهایی (راهگاه) که همدمای قالب هستند، به سمت محفظه اصلی (کویتی) هدایت میشود.
نحوه عملکرد قالب سرد
در این سیستم، پلاستیک مذاب وارد راهگاهها شده و همزمان با پر شدن محفظه اصلی و خنک شدن قطعه، پلاستیک داخل راهگاهها نیز خنک و جامد میشود. پس از باز شدن قالب، قطعه اصلی به همراه پلاستیک جامد شده در راهگاه (که به آن اسپرو و رانر میگویند) از دستگاه خارج میشود.
مزایا و معایب قالب سرد
مزایا:
- هزینه ساخت پایینتر: طراحی و ماشینکاری این قالبها سادهتر است و نیاز به تجهیزات حرارتی پیچیده ندارد.
- نگهداری آسان: به دلیل سادگی مکانیزم، هزینه و زمان تعمیر و نگهداری آنها پایین است.
- تنوع در نوع پلاستیک: برای طیف وسیعی از پلیمرها، به ویژه پلاستیکهای حساس به حرارت، بسیار مناسب است.
معایب:
- تولید ضایعات: بزرگترین مشکل، ایجاد ضایعات پلاستیک در قالب سرد است. راهگاههای جامد شده باید از قطعه جدا شده و یا دور ریخته شوند و یا دوباره بازیافت (آسیاب) شوند که زمانبر است.
- زمان چرخه طولانیتر: خنک شدن ضخامت راهگاهها معمولاً زمان بیشتری نسبت به خود قطعه میبرد که سرعت تولید را کاهش میدهد.
سیستم هات رانر چیست؟ (بررسی قالب راهگاه گرم)

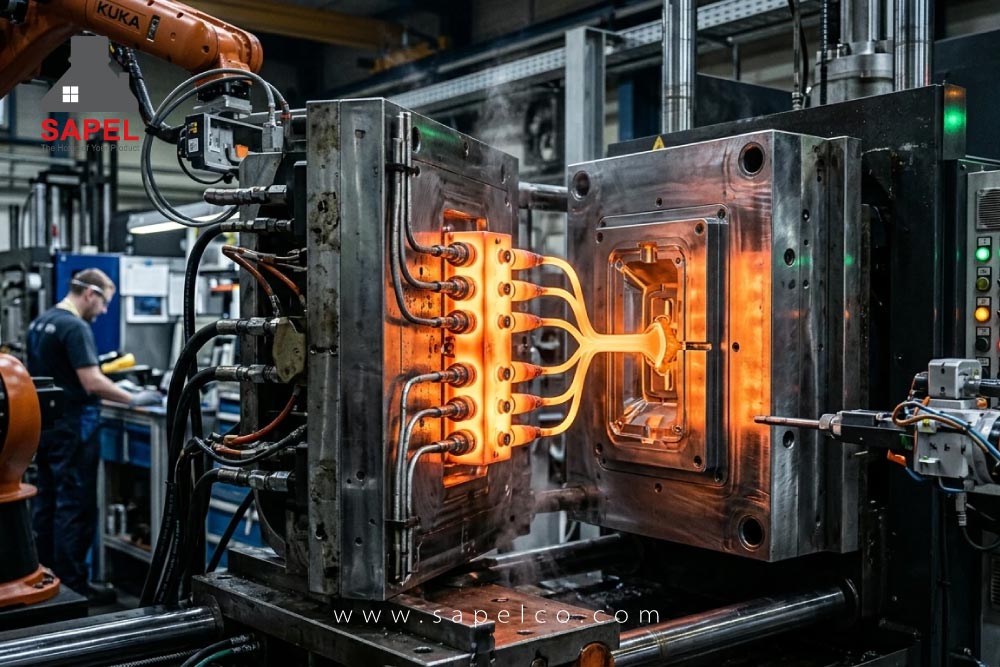

اما سیستم هات رانر چیست و چرا تا این حد محبوب شده است؟ قالب راهگاه گرم (Hot Runner) سیستمی پیشرفته است که در آن، پلاستیک داخل راهگاهها توسط هیترهای مخصوص (منیفولد و نازلها) همواره به صورت مذاب نگه داشته میشود و فقط پلاستیک داخل محفظه اصلی خنک و جامد میشود.
نحوه عملکرد قالب گرم
در قالب راهگاه گرم، پلاستیک مستقیماً و به صورت مذاب به داخل کویتی (محفظه قطعه) تزریق میشود. وقتی قالب باز میشود، تنها قطعه نهایی خارج شده و هیچ راهگاهی به آن متصل نیست؛ زیرا پلاستیکِ داخل مسیر تزریق، همچنان گرم و آماده برای تزریق بعدی باقی مانده است.
مزایای قالب گرم تزریق پلاستیک و معایب آن
مزایا:
- حذف کامل ضایعات: هیچ پلاستیک اضافهای تولید نمیشود که این امر به شدت در مصرف مواد اولیه صرفهجویی میکند.
- سرعت تولید بسیار بالا: به دلیل عدم نیاز به خنک شدن راهگاهها و خروج آنها، زمان چرخه (Cycle Time) به شدت کاهش مییابد.
- افزایش کیفیت: تاثیر راهگاه گرم بر کیفیت قطعات پلاستیکی بسیار چشمگیر است. افت فشار در این سیستم کمتر است و قطعات با ظاهر بهتر و بدون خط اتصال (Weld Line) تولید میشوند. در واقع، کیفیت قطعه در قالب راهگاه گرم تضمین شده است.
معایب:
- هزینه ساخت بالا: هزینه ساخت قالب هات رانر به دلیل نیاز به قطعات الکترونیکی، المنتها و کنترلرهای دما به مراتب بیشتر از قالب سرد است.
- نگهداری تخصصی: تعمیرات این سیستم پیچیدهتر است و به نیروی متخصص نیاز دارد.
- محدودیت مواد: برای برخی پلاستیکهای بسیار حساس به حرارت مناسب نیست.
مقایسه قالب هات رانر و کلد رانر در یک نگاه
برای درک بهتر تفاوت قالب گرم و سرد و مقایسه قیمت قالب راهگاه گرم و سرد در طولانی مدت، جدول زیر را بررسی کنید:
| ویژگی مورد بررسی | قالب راهگاه سرد (Cold Runner) | قالب راهگاه گرم (Hot Runner) |
| هزینه اولیه ساخت | پایین | بالا |
| میزان ضایعات پلاستیک | زیاد (نیاز به بازیافت دارد) | صفر (بدون ضایعات) |
| زمان چرخه تولید (سرعت) | کندتر | بسیار سریع |
| هزینه نگهداری و تعمیرات | کم و ساده | بالا و تخصصی |
| کیفیت نهایی قطعه | خوب | عالی (بدون رد راهگاه) |
| مناسب برای تولید | تیراژ پایین تا متوسط | تولید انبوه و مداوم |
چگونه بین قالب هات رانر و کلد رانر انتخاب کنیم؟
پاسخ به سوالاتی نظیر “چه زمانی از قالب هات رانر استفاده کنیم؟” یا “کدام قالب برای تولید انبوه پلاستیک بهتر است؟” کاملاً به استراتژی تولید شما بستگی دارد. راهنمای تصمیمگیری زیر به شما کمک میکند:
- تیراژ تولید: اگر قصد تولید قطعات در تیراژ چند صد هزار یا میلیونی را دارید، قطعاً قالب هات رانر انتخاب بهتری است. سرعت بالا و حذف ضایعات، هزینه ساخت قالب هات رانر را در مدت کوتاهی جبران میکند. اما برای تیراژهای پایین، قالب سرد اقتصادیتر است.
- ارزش مواد اولیه: اگر از پلیمرهای مهندسی و گرانقیمت استفاده میکنید، هدر رفتن مواد به عنوان راهگاه در قالب سرد توجیه اقتصادی ندارد. سیستم گرم در اینجا ناجی سرمایه شماست.
- پیچیدگی و اندازه قطعه: برای قطعات بسیار بزرگ و یا قالبهای چند کویتی (Multi-cavity) که نیاز به تزریق همزمان و یکنواخت دارند، سیستم راهگاه گرم عملکرد بهتری از خود نشان میدهد.
نتیجهگیری و مشاوره تخصصی با شرکت ساپل
در نهایت، انتخاب بین قالب گرم و سرد به پیچیدگی قطعه، بودجه اولیه، تیراژ تولید و نوع مواد پلاستیکی شما بستگی دارد. هر دو سیستم جایگاه ویژه خود را در صنعت دارند، اما تصمیمگیری اشتباه میتواند منجر به ضررهای مالی در خط تولید شود.
اگر برای پروژه خود نیاز به راهنمایی دقیق دارید، مهندسان ما به عنوان سازنده انواع قالب های تزریقی و بادی و قالبهای سردِ پیشرفته، آماده ارائه مشاوره ساخت قالب صنعتی به شما هستند.
برای اطلاعات بیشتر، مشاهده نمونه کارها و استفاده از خدمات قالب سازی شرکت ساپل (سازه پلاستیک)، به صفحه تخصصی طراحی و ساخت قالب تزریق پلاستیک ما مراجعه کنید تا بهترین راهکار را برای تولیدی سودآور به شما پیشنهاد دهیم.
